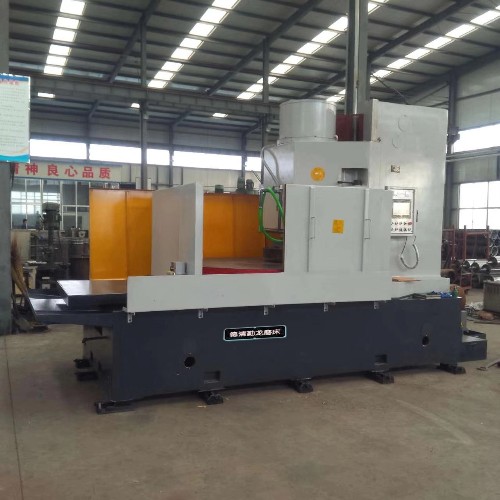

立(li)軸圓臺平面(mian)磨床M7480

立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率、緊密穩定的加工機床。產品適用于冶金、鋸片、汽配、工具、軸承等行業，對大型零部件進行磨削加工。

全國熱線

18072822299

床身和磨頭改進
該系(xi)列磨(mo)床在提(ti)高床身和磨(mo)頭剛性作(zuo)(zuo)了較大改進(jin)，工作(zuo)(zuo)臺底部導軌(gui)，立柱導軌(gui)各增加(jia)一套電子泵(beng)(beng)油系(xi)統(tong)，可(ke)自動(dong)泵(beng)(beng)油，油量可(ke)調(diao)。
結構緊湊、精度穩定
立柱采用三(san)點調整(zheng)，結構緊湊(cou)，工作臺為圓形強力電磁(ci)吸(xi)盤，磁(ci)力均(jun)勻(yun)可調，精度(du)穩定，功率大，電子充(chong)退磁(ci)，并配(pei)有冷卻液(ye)凈化裝置等。
保證精密度
該系(xi)列(lie)磨床主要用來磨削毛胚及一般精密(mi)的大型(xing)零(ling)件，表面粗糙度達0.8以(yi)上，平行(xing)度0.02/1000㎜以(yi)內。

技術·規格

主要技術規格	M7450	M7475B	M7480	M74100	M74125	M74160	M74180	M74200	M74250
Main TechnicaL Specifications
工作臺直徑（mm）	Φ500	Φ750	Φ800	Φ1000	Φ1250	Φ1600	Φ1800	Φ2000	Φ2500
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ500*300	Φ750*320	Φ800*320	Φ1000*400	Φ1250*400	Φ1600*400	Φ1800*400	Φ2000*400	2500*450
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	24	13:20	13:20	12:24	12:24	16	16	10:15	10
Revoving Speed Of Work Table （rpm）
工作臺移動距離		450	450	570	675	810	810	1050	1300
Displacement distance of work bench(mm)
工作臺移動速度（m/min）	3.7	4	4	3.7	3.7	2.5	2.5	2.5	2
Movement speed of work bench(m/min)
工作臺旋轉電機功率（kw）	2.2	2.2	2.2	2.4/1.5	2.4/1.5	5.5	5.5	7.5	7.5
Power of rotary motor of work bench(kw)
工作臺移動電機功率（kw）	1.1	1.1	1.1	1.1	1.1	3.0	3.0	3.0	4.0
Power of travelling motor of work bench （kw）
磨頭主軸轉速(rpm)	940	940	940	740	740	585
Speed Of Main Spindle Of Grinding Wheel (rpm)
磨頭快速移動速度（m/min）	0.35	0.22	0.22	0.15	0.15	0.09
Rapid moving speed of grinding head（m/min）
磨頭電機功率（kw）	22	25	25	45	45	75	75	90	90
Motor power of grinding head（kw）
磨頭升降電機功率（kw）	0.55	0.55	0.55	0.55	0.55	1.5	1.5	1.5	2.5
Power of elevating motor of grinding head（kw）
水泵電機功率（kw）	0.12	0.25
Power of water pump motor （kw）
機床總功率（kw）	25	30	30	50	50-65	84	84	85	106
Total power of machine tool（kw）
機床重量（約）T	4	6	6	7.5	8.5	24	24	28	40
Weight of machine tool （approximately）（T）
