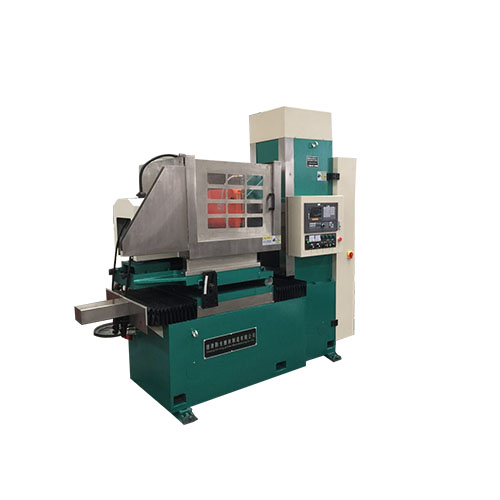

SKM73100臥(wo)(wo)軸(zhou)式圓(yuan)臺平(ping)面磨床(chuang)是我公(gong)司吸收(shou)國內(nei)外(wai)高精(jing)磨床(chuang)結構與(yu)制造(zao)技術開發出的(de)新(xin)型臥(wo)(wo)軸(zhou)圓(yuan)臺平(ping)面磨床(chuang)。
工(gong)作圓臺直徑(jing)ф1050mm，采用工(gong)作臺在床身(shen)上變頻(pin)旋轉，拖板沿水(shui)平(ping)往復移動，磨頭沿拖板垂直移動進給的布局型(xing)式。
磨頭主軸軸承采用精密滾(gun)動軸承，剛性(xing)好、精度高。
床身(shen)、立柱上布(bu)局直線導(dao)軌副和滾珠傳(chuan)動單元，采(cai)用準確定位伺服(fu)電機驅(qu)動。
整體(ti)結構穩(wen)重(zhong)緊湊、精度(du)高、性能可靠、制造工藝好，操作方便。
18072822299

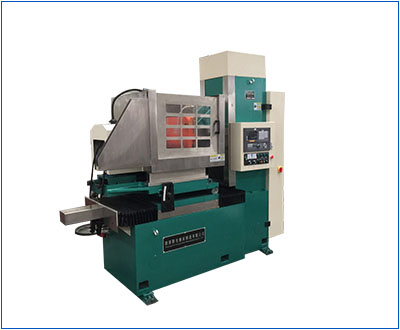

適用(yong)·范圍
● 采(cai)用砂輪周邊磨削，工件上下兩平(ping)面均可獲得(de)高精(jing)度平(ping)行度、尺寸精(jing)度和工件表(biao)面粗糙度。
● 適合圓臺平(ping)面磨(mo)削，本機(ji)主要磨(mo)削直(zhi)徑φ1050范(fan)圍內的(de)圓形端面、平(ping)面加工(gong)件（根(gen)據需要可定制)。
● 適用磨(mo)削環(huan)形零(ling)件，適用于鋸片(pian)廠(chang)(chang)(chang)、軸(zhou)承廠(chang)(chang)(chang)、汽配(pei)廠(chang)(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)(chang)、摩擦片(pian)廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)、工(gong)(gong)具(ju)廠(chang)(chang)(chang)和(he)一般機械廠(chang)(chang)(chang)的產品(pin)車(che)間(jian)和(he)工(gong)(gong)具(ju)車(che)間(jian)，磨(mo)削加工(gong)(gong)精密(mi)零(ling)件。
產品·特點
磨頭結構
磨頭(tou)采用(yong)靜壓(ya)(ya)結構，克服了(le)軸承(cheng)(cheng)啟動和停止時(shi)出現(xian)的干摩擦造(zao)成的軸與(yu)軸承(cheng)(cheng)磨損(sun)現(xian)象，提(ti)高(gao)(gao)了(le)主(zhu)軸的使用(yong)壽命及精度(du)保持性；當主(zhu)軸啟動后，依靠淺腔(qiang)階(jie)梯效應(ying)形成較大的動壓(ya)(ya)承(cheng)(cheng)載(zai)力，大大地提(ti)高(gao)(gao)了(le)主(zhu)軸剛度(du)；高(gao)(gao)壓(ya)(ya)油膜的均化(hua)作用(yong)和良好和抗振性保證了(le)主(zhu)軸具有很(hen)高(gao)(gao)的旋轉(zhuan)(zhuan)精度(du)和運轉(zhuan)(zhuan)平穩性。（11）KW電機驅動，最高(gao)(gao)轉(zhuan)(zhuan)速(su)1450rpm。設備采用(yong)高(gao)(gao)速(su)（CBN）砂(sha)輪加工(gong)兩端(duan)面(mian)，提(ti)高(gao)(gao)端(duan)面(mian)光潔度(du)。（砂(sha)輪可(ke)根據用(yong)戶需求定制）
機床重要零部件
均采用(yong)品(pin)牌廠家產品(pin)，質量可靠，易(yi)于維護。如導(dao)軌(gui)用(yong)德國力士(shi)樂品(pin)牌，臺(tai)灣絲桿，進口電(dian)器，海利(li)普變頻(pin)器等等。
鑄件材料
鑄(zhu)件(jian)采(cai)用375HT材(cai)(cai)料(liao)，材(cai)(cai)質好，強(qiang)度(du)高(gao)，床(chuang)身立(li)柱(zhu)均采(cai)用二次(ci)回火(huo)處(chu)理(li)，消除(chu)內應力，延長機(ji)床(chuang)壽命(ming)，以確保高(gao)精度(du)，高(gao)剛性，延長機(ji)床(chuang)壽命(ming)。
床身立柱
床身立柱均用(yong)進(jin)口加(jia)工(gong)(gong)中心和進(jin)口龍門加(jia)工(gong)(gong)中心加(jia)工(gong)(gong)，高(gao)精(jing)的加(jia)工(gong)(gong)設(she)備(bei)和加(jia)工(gong)(gong)工(gong)(gong)藝保證了精(jing)度。
電氣采用獨立電柜
電氣(qi)采用獨立(li)電柜，獨立(li)操(cao)縱臺，自(zi)主(zhu)研發的數控系統控制，可實現自(zi)動(dong)(dong)控制，自(zi)動(dong)(dong)完成循環磨削，自(zi)動(dong)(dong)檢測對(dui)刀，自(zi)動(dong)(dong)分辨(bian)、自(zi)動(dong)(dong)補償(chang)，操(cao)作簡單方便(bian)。
裝置結構
橫(heng)向進給及垂(chui)直(zhi)進給裝置(zhi)，由(you)伺(si)服電機（≥10N.m）、減速機構、滾珠(zhu)絲杠、直(zhi)線導軌。其中(zhong)垂(chui)直(zhi)軸有(you)制動或自鎖(suo)裝置(zhi)，并(bing)配有(you)光柵尺(chi)絕對坐標定位(wei)。
設置潤滑點
磨床各導軌處均設置潤(run)滑(hua)(hua)點，由電動潤(run)滑(hua)(hua)泵進行(xing)潤(run)滑(hua)(hua)。為工作臺配備獨立供油箱(xiang)，進、回管(guan)路通(tong)過拖鏈合理布局(ju)。
芯線圈設計
電磁(ci)吸盤(pan)采用銅芯線圈設計，表(biao)(biao)面花(hua)盤(pan)采用同(tong)心圓并割花(hua)設計，客(ke)戶也可定制花(hua)盤(pan)。表(biao)(biao)面磁(ci)力均勻，并配備了自(zi)動充退磁(ci)裝置(zhi)，具有磁(ci)力可調、失磁(ci)保(bao)護等功(gong)能。
不變形，精度高
加工(gong)產品不變形，精度高，工(gong)件厚度差距(ju)保持在 0.01mm以(yi)內，具體詳見(jian)產品參(can)數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工(gong)件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往(wang)復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行(xing)程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸(zhou)轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸(zhou)定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪(lun)尺寸(cun)（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升(sheng)降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進(jin)給最小進(jin)給量(liang)（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工(gong)作臺端面跳動(dong)（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機(ji)功(gong)率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸(zhou)電機(ji)功率(lv)(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直(zhi)升降伺服電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往(wang)復(fu)伺服電(dian)機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵(beng)電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
