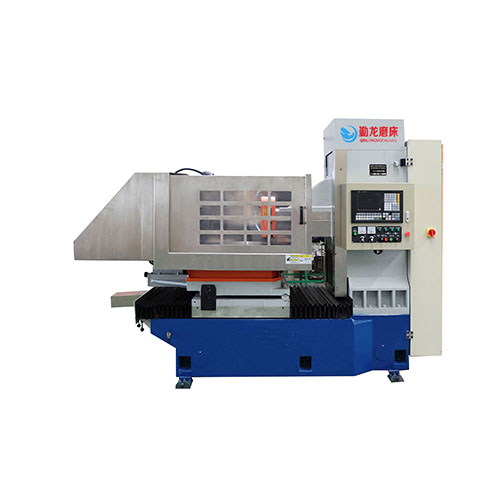

SKMG7380臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф830mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸采用靜壓磨頭。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩(wen)重緊湊(cou)、精度高、性能可靠、制(zhi)造工藝性好，操作使用方便。
18072822299
適用·范圍
● 采用砂輪(lun)周邊磨削，工件(jian)上下兩平面均可獲(huo)得高精度(du)平行度(du)、尺寸精度(du)和(he)工件(jian)表面粗(cu)糙度(du)。
● 適合圓(yuan)臺平(ping)面磨削(xue)，本機主要(yao)(yao)磨削(xue)直徑φ830范圍(wei)內(nei)的(de)圓(yuan)形端面、平(ping)面加工件（根據需要(yao)(yao)可定制)。
● 適用(yong)于鋸(ju)片(pian)廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封(feng)件廠(chang)(chang)、摩擦片(pian)廠(chang)(chang)、活塞(sai)廠(chang)(chang)、發(fa)動機廠(chang)(chang)、工具(ju)廠(chang)(chang)和一(yi)般(ban)機械廠(chang)(chang)的產品(pin)車間和工具(ju)車間，磨(mo)削加工精(jing)密(mi)零件。
產品·特點
磨頭結構
磨頭(tou)采用靜壓(ya)(ya)結構，克服了軸承啟動(dong)和(he)停止時出現(xian)(xian)的(de)干摩擦造成的(de)軸與軸承磨損現(xian)(xian)象(xiang)，提(ti)高(gao)了主(zhu)軸的(de)使用壽命及精度保持性(xing)(xing)；當主(zhu)軸啟動(dong)后(hou)，依靠(kao)淺腔階梯效應(ying)形(xing)成較大(da)的(de)動(dong)壓(ya)(ya)承載力，大(da)大(da)地提(ti)高(gao)了主(zhu)軸剛度；高(gao)壓(ya)(ya)油(you)膜的(de)均化作用和(he)良好和(he)抗振性(xing)(xing)保證(zheng)了主(zhu)軸具(ju)有很高(gao)的(de)旋轉(zhuan)精度和(he)運轉(zhuan)平穩性(xing)(xing)。（7.5）KW電機驅動(dong)，最高(gao)轉(zhuan)速2900rpm。設備采用高(gao)速（CBN）砂輪加工兩(liang)端面(mian)(mian)，提(ti)高(gao)端面(mian)(mian)光潔(jie)度。特別(bie)是臺階面(mian)(mian)的(de)磨削。（砂輪可根據用戶(hu)需(xu)求定制）。
機床零部件
機(ji)床上重(zhong)要零部(bu)件，均采(cai)用品(pin)牌廠家產品(pin)，質量(liang)可(ke)靠(kao)，易(yi)于維護。如導軌用德(de)國力士樂品(pin)牌，臺灣絲桿，進口電(dian)器，海利普變頻(pin)器等等。
鑄件材料
鑄件采用375HT材料，材質(zhi)好，強度(du)高，床(chuang)身立柱均采用二次回火處理(li)，消除內應力，延長(chang)機(ji)床(chuang)壽命(ming)，以確保高精(jing)度(du)，高剛性，延長(chang)機(ji)床(chuang)壽命(ming)。
床身立柱
床身立柱均用進(jin)口(kou)加(jia)工(gong)(gong)中心和進(jin)口(kou)龍門加(jia)工(gong)(gong)中心加(jia)工(gong)(gong)，高精的(de)加(jia)工(gong)(gong)設備和加(jia)工(gong)(gong)工(gong)(gong)藝保(bao)證了精度(du)。 再(zai)經人工(gong)(gong)產刮。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜(ju)，獨立操縱臺，自(zi)(zi)(zi)主研發的數控(kong)系統控(kong)制(zhi)，可(ke)實現(xian)自(zi)(zi)(zi)動控(kong)制(zhi)，自(zi)(zi)(zi)動完成循環磨(mo)削，自(zi)(zi)(zi)動檢測對(dui)刀，自(zi)(zi)(zi)動分辨、自(zi)(zi)(zi)動補償，操作簡單方便。
裝置結構
橫向進給及垂直(zhi)(zhi)進給裝(zhuang)置，由(you)伺服電機(ji)（≥10N.m）、減速(su)機(ji)構、滾珠絲杠(gang)、直(zhi)(zhi)線(xian)導軌。其中(zhong)垂直(zhi)(zhi)軸(zhou)有制動或自鎖裝(zhuang)置，并配有光柵尺絕對坐標定位。
設置潤滑點
磨床(chuang)各(ge)導軌處均設置潤(run)滑點，由電動潤(run)滑泵進行潤(run)滑。為工作(zuo)臺配備獨立供(gong)油箱，進、回管路通過(guo)拖鏈合理布局(ju)。
芯線圈設計
電磁(ci)吸盤采用銅芯線圈設計，表面(mian)花盤采用同心圓并(bing)(bing)割花設計，客戶(hu)也可(ke)定制花盤。表面(mian)磁(ci)力均勻，并(bing)(bing)配備(bei)了自動充退磁(ci)裝置，具(ju)有磁(ci)力可(ke)調、失磁(ci)保護(hu)等功能。
不變形，精度高
加工產品不(bu)變形，精(jing)度高，工件厚(hou)度差距保(bao)持在 0.001mm以內，具體詳見產品參數(shu)表。
技術·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7380 | SSKM7380 | SKMG7380 | SSKMG7380 |
| 工作臺直徑（mm） | Φ830 | Φ830 | Φ830 | Φ830 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ830*100 | Φ830*100 | Φ830*100 | Φ830*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～220 | 0～220 | 0～220 | 0～220 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 150 | 150 | 150 | 150 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-4 | 0-4 | 0-4 | 0-4 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 450 | 450 | 450 | 450 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.003 | 0.003 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 4 | 4 | 4 | 4 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 11 | 11-2 | 11 | 11-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 150 | 150 | 150 | 150 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 5500 | 5500 | 5500 | 5500 |
| Net Weight(kg) |
